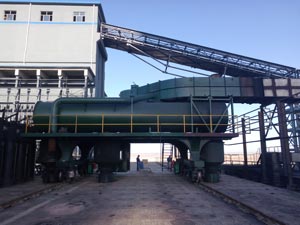

5.5米焦?fàn)t爐頂導煙車

消煙除塵導煙車是裝煤、出焦合用的捕塵、除塵的移動除塵設施。它提高了焦?fàn)t的裝備水平，減少了煙塵的排放。該車直接從爐頂導入裝煤時炭化室的煙塵，經二次燃燒和除塵處理后排放，該車還可以接入攔焦車捕塵罩捕集的出焦煙塵，經除塵處理后排放。
消煙除塵車組成
消煙除塵車由以下幾部分組成：車體、行走裝置、燃燒室、噴淋室、文丘里管組、水膜除塵器、水泵及給水系統、電控系統、電機、電動蝶閥、風管等。
消煙除塵車結構特點
消煙除塵車是裝煤和出焦共用的除塵車。裝煤時，導套對準炭化室頂部導煙孔將煙塵捕集，依次進入燃燒室、噴淋室、文丘里管、水膜除塵器、風機、排氣立管排到大氣。出焦時，關閉設于裝煤除塵系統風管上的電氣控制蝶閥，切斷裝煤的塵源，打開設于出焦除塵系統風管上的電氣控制蝶閥，出焦時的煙氣經吸風罩、噴淋室、文丘里管、水膜除塵器、風機、排氣立管排向大氣。出焦時的煙塵不經過燃燒室直接進入噴淋室。
燃燒室中的燃燒靠吸人煙塵中的煤氣和空氣相混合，用火花塞點燃。從燃燒室出來的煙氣進入噴淋室、文丘里管、水膜除塵器。噴淋室有2個作用：除塵和降溫；文丘里除塵器體積小，構造簡單，布置靈活；水膜除塵器的內壁面是鎳基合金，其、耐酸、耐堿，從而設備的使用壽命。經過多級除塵后，除塵效率可達到95％以上。
出焦時的吸風罩設于攔焦車上，有兩個吸風點，一個位于焦車上方，另一個位于導焦柵上方。
目前，   在
大型焦?fàn)t上多采用地面除塵站來治理裝煤和出焦的煙塵，也有采用熱浮力罩、消煙除塵車在裝煤車上配有簡易除塵器和相鄰炭化室裝有導煙管的方法，在集氣系統配有高壓氨水消煙裝煤設置是   普遍采用的方法。根據焦化廠所處地域狀況、環境質量要求、發展水平，采用不同的消煙裝煤除塵設施。
